Kích Thước Ống Bể Phốt 3 Ngăn: Tiêu Chuẩn & Sơ Đồ 2025

ByNguyễn Giang

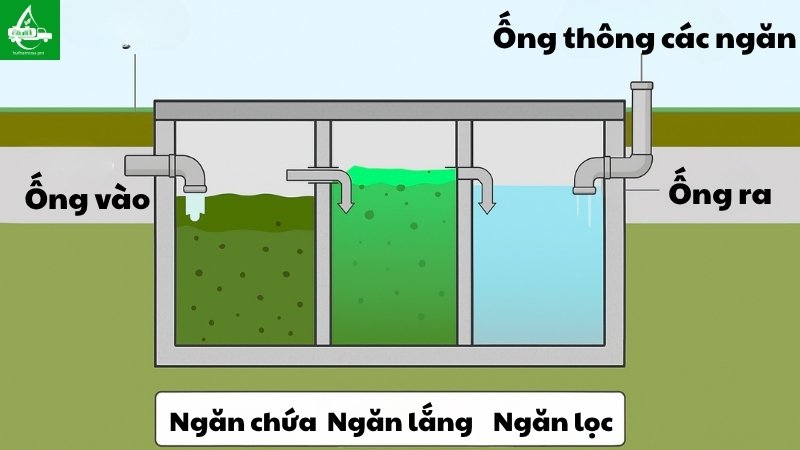

Sơ đồ cấu tạo bể phốt 3 ngăn với vị trí ống vào, ống ra và ống thông

Việc xác định kích thước ống bể phốt 3 ngăn chuẩn là cực kỳ quan trọng trong xây dựng, nền móng quyết định sự vững chắc của cả ngôi nhà, còn hệ thống bể phốt chính là một phần rất quan trọng của hệ thống vệ sinh. Chỉ một sai sót nhỏ trong việc xác định kích thước đặt ống bể phốt 3 ngăn cũng có thể dẫn đến những hậu quả khôn lường: tắc nghẽn triền miên, mùi hôi khó chịu và chi phí sửa chữa đắt đỏ.

Với kinh nghiệm hơn 10 năm trong ngành vệ sinh môi trường, Xanh Việt Pro đã chứng kiến vô số trường hợp “tiền mất tật mang” chỉ vì thi công đường ống sai quy cách. Vì vậy, trong bài viết này, chúng tôi sẽ tổng hợp lại toàn bộ kiến thức, thông số kỹ thuật và sơ đồ chi tiết nhất, giúp bạn xây dựng một hệ thống bể phốt hoạt động hoàn hảo và bền bỉ theo thời gian.

Tầm Quan Trọng Của Việc Đặt Ống Đúng Kỹ Thuật

Trước khi đi vào các con số cụ thể, hãy cùng tìm hiểu tại sao việc này lại quan trọng đến vậy.Sai lệch trong kích thước ống bể phốt 3 ngăn dễ gây tắc nghẽn, mùi hôi.

Hậu Quả Khi Đặt Sai Kích Thước Ống Bể Phốt 3 Ngăn

Một hệ thống ống dẫn trong bể tự hoại được lắp đặt sai lầm sẽ gây ra một chuỗi các vấn đề nghiêm trọng:

  • Tắc nghẽn và trào ngược: Ống không đủ độ dốc hoặc sai đường kính khiến chất thải không trôi đi được, gây tắc nghẽn cục bộ và thậm chí trào ngược lại bồn cầu.
  • Mùi hôi nồng nặc: Việc thiếu hoặc lắp sai vị trí ống thông hơi khiến khí gas sinh ra trong quá trình phân hủy không được giải phóng, gây áp lực đẩy mùi hôi quay ngược vào nhà.
  • Giảm hiệu quả xử lý: Dòng chảy sai cách làm xáo trộn quá trình lắng, lọc, khiến nước thải chưa qua xử lý đã thoát ra ngoài môi trường.
  • Tốn kém chi phí sửa chữa: Việc khắc phục các lỗi này thường yêu cầu phải đục phá kết cấu, gây tốn kém và ảnh hưởng lớn đến sinh hoạt.

Tình trạng này cũng thường thấy khi hầm rút nước thải bị đầy nếu không được xử lý kịp thời.

Vì Sao Cần Đặt Đúng Kích Thước Ống Bể Phốt 3 Ngăn Theo Tiêu Chuẩn

Ngược lại, một hệ thống được thi công đúng chuẩn sẽ mang lại sự an tâm tuyệt đối:

  • Hệ thống vận hành trơn tru, không lo tắc nghẽn.
  • Không gian sống trong lành, không bị ảnh hưởng bởi mùi hôi.
  • Tối ưu hóa quá trình phân hủy, kéo dài chu kỳ hút hầm cầu.
  • Tăng tuổi thọ công trình và bảo vệ môi trường.

Bảng Tra Cứu Kích Thước Ống Bể Phốt 3 Ngăn Chuẩn TCVN

Đây là phần quan trọng nhất, tổng hợp các thông số kỹ thuật mà đội ngũ Xanh Việt Pro luôn áp dụng.

Loại ỐngĐường Kính (Ø)Độ DốcVị Trí & Yêu Cầu Kỹ Thuật
Ống Dẫn VàoØ110 mm (tối thiểu)2% – 4%– Cao hơn ống ra tối thiểu 5-10cm. – Cách tấm đan ~15cm. – Cần lắp cút chữ T hướng xuống.
Ống Thông NgănØ90 – Ø110 mmKhông áp dụng– Đặt so le giữa các vách ngăn. – Đặt ở vị trí 2/3 chiều cao bể từ đáy lên.
Ống Thoát RaØ90 – Ø110 mm1% – 2%– Thấp hơn ống vào tối thiểu 5-10cm. – Cách đáy bể một khoảng an toàn. – Cần lắp cút chữ T hướng xuống.
Ống Thông HơiØ42 – Ø60 mmHướng thẳng đứng– Nối từ ngăn chứa hoặc tấm đan. – Phải cao hơn mái nhà tối thiểu 0.7m.

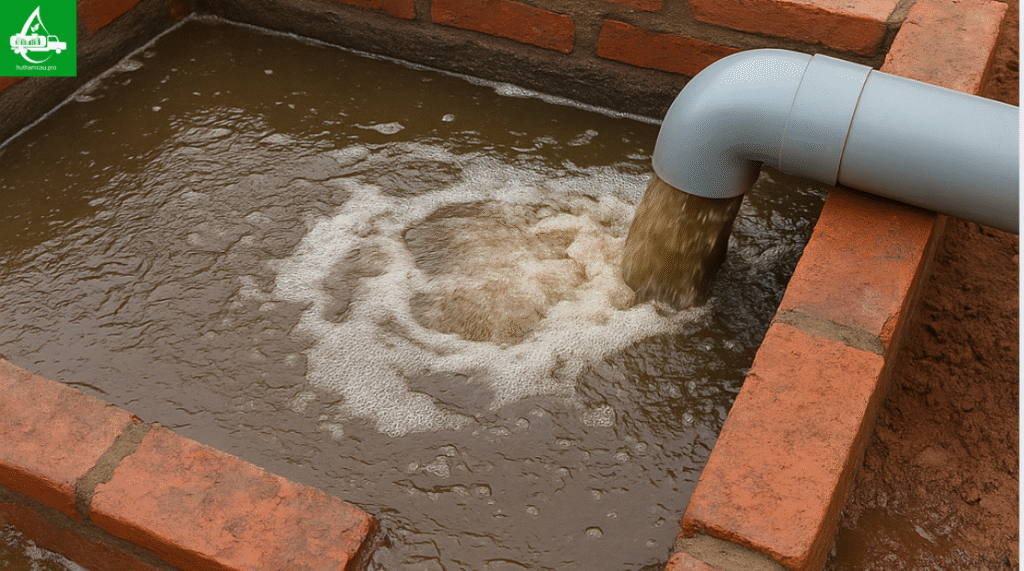

1. Kích thước đặt ống bể phốt 3 ngăn (Ống vào)

Ống dẫn vào của bể phốt 3 ngăn có đường kính tối thiểu Ø110 mm, kích thước này giúp thoát chất thải rắn dễ dàng và hạn chế tối đa nguy cơ tắc nghẽn trong quá trình sử dụng.

2. Ống thông giữa các ngăn

Việc đặt các ống thông so le giữa các vách ngăn buộc dòng nước phải di chuyển theo đường ziczac, giúp kéo dài thời gian lưu nước và tăng hiệu quả lắng cặn.

3. Kích thước ống bể phốt 3 ngăn (Ống ra)

Mối quan hệ chênh lệch cao độ giữa ống vào và ống ra là bắt buộc, bởi hệ thống phải đảm bảo nguyên tắc này để tạo ra dòng chảy một chiều tự nhiên, giúp nước thải thoát ổn định và hạn chế tình trạng ứ đọng, trào ngược.

4. Tiêu Chuẩn Đặt Ống Thông Hơi Cho Bể Phốt Đúng Kích Thước Cho 3 Ngăn

Tuyệt đối không được bỏ qua ống thông hơi. Nó đóng vai trò như “lá phổi” của bể phốt, giúp giải phóng áp suất và ngăn mùi hiệu quả.

Khi ống thông hơi bị nghẹt, dòng khí không thoát ra được sẽ tạo áp lực và gây mùi hôi khó chịu trong nhà vệ sinh. Trong trường hợp này, bạn có thể tham khảo cách thông cống nghẹt hiệu quả tại nhà

Quá nhiều thông số kỹ thuật phức tạp? Đừng lo lắng! Hãy để các chuyên gia của Xanh Việt Pro giúp bạn. Liên hệ ngay hotline [Số điện thoại của bạn] để nhận tư vấn và khảo sát miễn phí!

Yêu Cầu Kỹ Thuật Chuyên Sâu Về Độ Dốc & Khoảng Cách

  • Độ dốc: Độ dốc lý tưởng 2-4% cho ống vào giúp chất thải trôi đi nhờ trọng lực nhưng không quá nhanh, đủ thời gian để chất rắn lắng xuống. Bạn có thể dùng thước thủy (nivo) để kiểm tra độ dốc khi thi công.
  • Khoảng cách: Các đầu ống bên trong bể phải cách đáy một khoảng an toàn để không hút phải lớp bùn đã lắng và cách mặt nước để không bị ảnh hưởng bởi lớp váng nổi.

Mẹo Chuyên Gia Từ Xanh Việt Pro: Tối Ưu & Phòng Tránh Rủi Ro

Kinh nghiệm thực tế cho phép chúng tôi chia sẻ những bí quyết vượt ra ngoài các tiêu chuẩn sách vở:

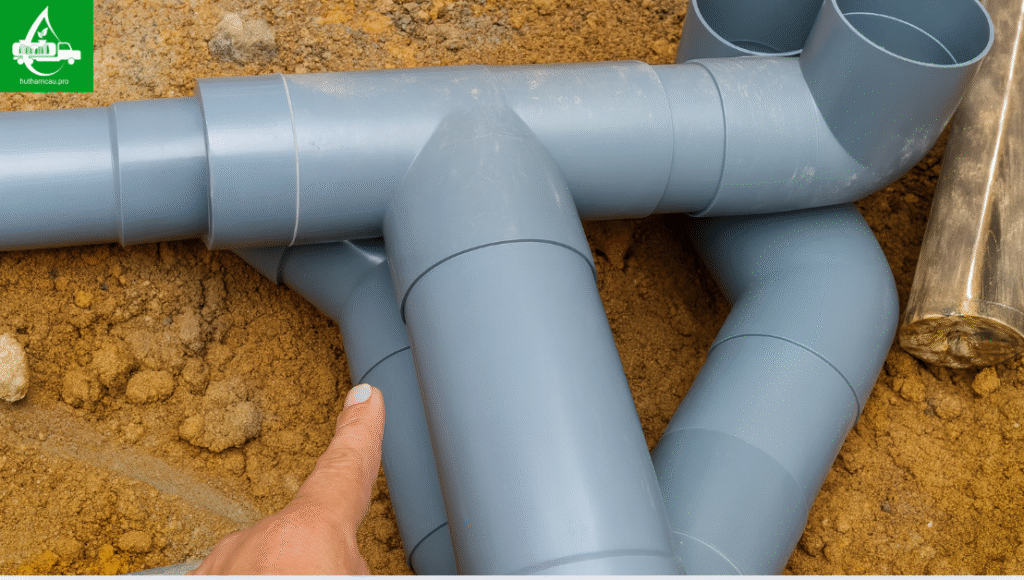

1. Hướng Dẫn Lắp Cút Chữ T Giúp Ống Bể Phốt 3 Ngăn Không Tắc Nghẹt

Việc lắp cút chữ T hướng xuống ở đầu ống vào và ra là một kỹ thuật cực kỳ quan trọng. Nó hoạt động như một “vách ngăn ảo”, ngăn lớp váng nhẹ nổi bên trên lọt vào và gây tắc đường ống.

2. Thiết kế “ống chờ hút” – tiết kiệm chi phí bảo trì

Ngay từ khi xây dựng, hãy yêu cầu lắp một đường ống Ø90-Ø110 từ ngăn chứa đi thẳng lên mặt đất và có nắp bịt kín. Khi cần hút hầm cầu, đội thi công chỉ việc mở nắp này, giúp quá trình diễn ra nhanh chóng, sạch sẽ và không cần đục phá.

3. Lưu ý đặc biệt khi thi công tại TP.HCM

  • Nền đất yếu: Tại các khu vực như Nhà Bè, Cần Giờ, Quận 7, việc gia cố móng bể phốt là bắt buộc để chống sụt lún, tránh làm thay đổi độ dốc của ống.
  • Không gian hẹp: Với nhà trong hẻm nhỏ, việc thi công cần được tính toán kỹ lưỡng, có thể phải sử dụng các đoạn ống ngắn và nhiều khớp nối hơn.

Kết luận: Việc lắp đặt đúng kích thước ống bể phốt 3 ngăn không chỉ là một yêu cầu kỹ thuật, mà còn là sự đầu tư cho chất lượng sống và sự bền vững của ngôi nhà.

Nếu bạn đang tìm kiếm một đơn vị thi công uy tín, am hiểu sâu sắc các tiêu chuẩn kỹ thuật và có kinh nghiệm thực chiến tại TP.HCM, Xanh Việt Pro chính là lựa chọn đáng tin cậy

📞 Gọi ngay Hotline: 0559.566.263 Hãy để chúng tôi giúp bạn xây dựng một hệ thống vệ sinh hoàn hảo ngay từ những bước đầu tiên. Liên hệ Xanh Việt Pro để được khảo sát và tư vấn miễn phí 24/7

Câu hỏi thường gặp

1. Ngăn lọc của bể phốt 3 ngăn có cần thêm vật liệu lọc không?
 Có thể bổ sung sỏi, than hoạt tính hoặc vật liệu lọc nhựa để tăng hiệu quả lọc, giúp nước thải ra ngoài sạch hơn.

2. Nếu bể phốt không hút định kỳ thì sẽ gặp vấn đề gì?
 Bể phốt không được hút định kỳ dễ gây đầy, tràn ngược, phát sinh mùi hôi khó chịu và giảm tuổi thọ đường ống.

3. Tiêu chuẩn Việt Nam nào quy định về việc này? Bạn có thể tham khảo TCVN 10334:2014 về Bể tự hoại, trong đó có các quy định chi tiết về thiết kế và thi công hệ thống ống.
